MERU

Horizontales System für den Auf- und Einbau

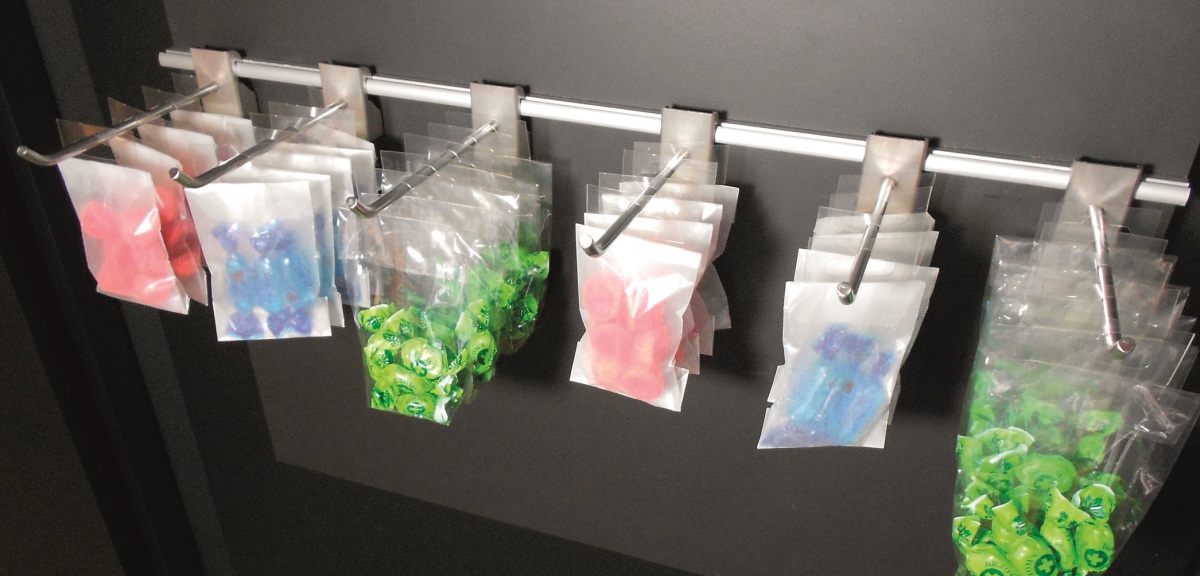

Das Meru-System von Helbig ist ideal zum Aufhängen von Konstruktionen.
Es ist außerdem eines der wenigen waagerechten Profile, die sich für den Einbau und den Aufbau gleichermaßen eignen.

MERKMALE
  • Verfügbar als Aufbau- und Einbauprofil
  • Träger können gewechselt werden und passen in beide Profile
  • Einbau: für MDF-Platten mit 18 mm Dicke
  • Profil aus anodisiertem Aluminium (Natur oder schwarz)
  • Träger aus gebürstetem oder schwarz lackiertem Edelstahl

Downloads

Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec id elit non mi porta gravida at eget metus.
EINBAU

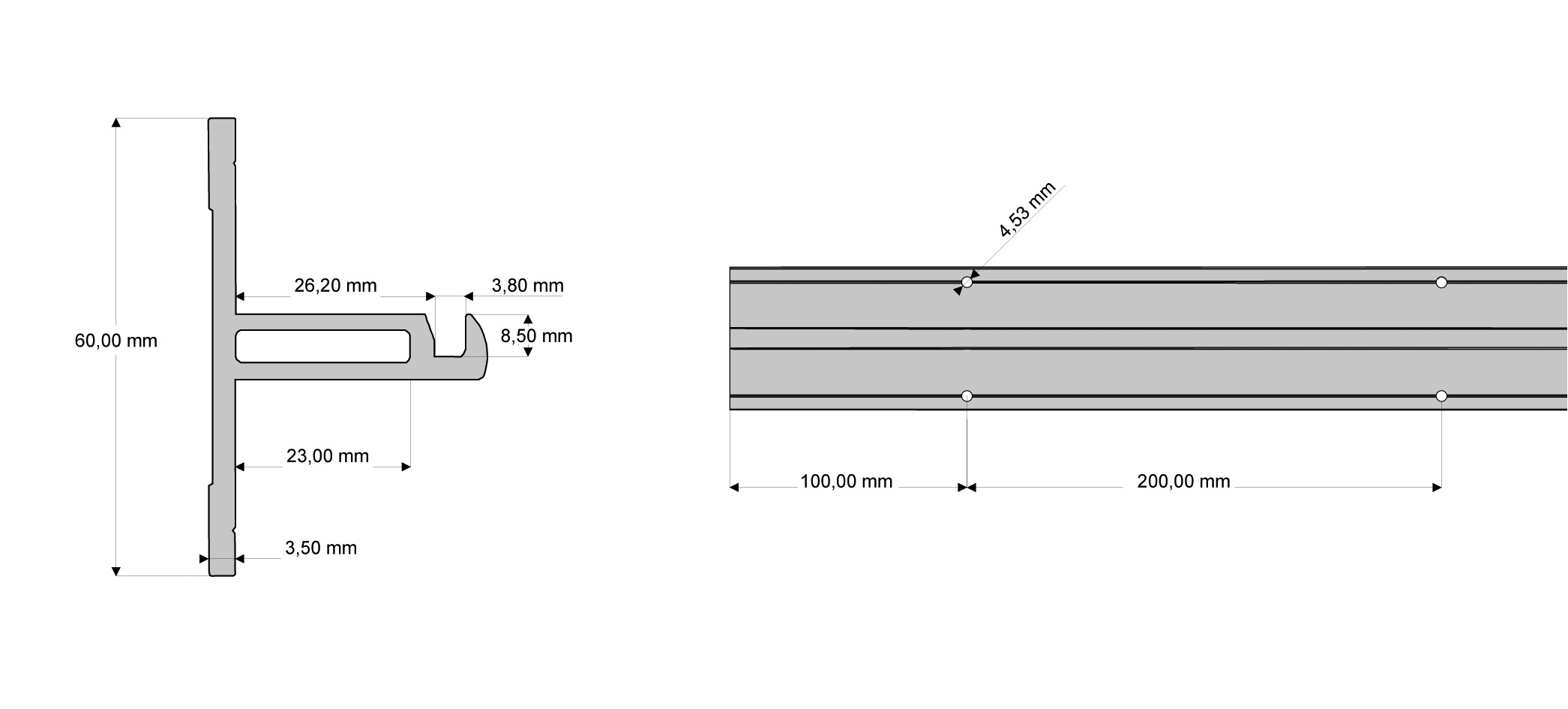

MER_PROFIEL_MERUINBOUW_1

AUFBAU

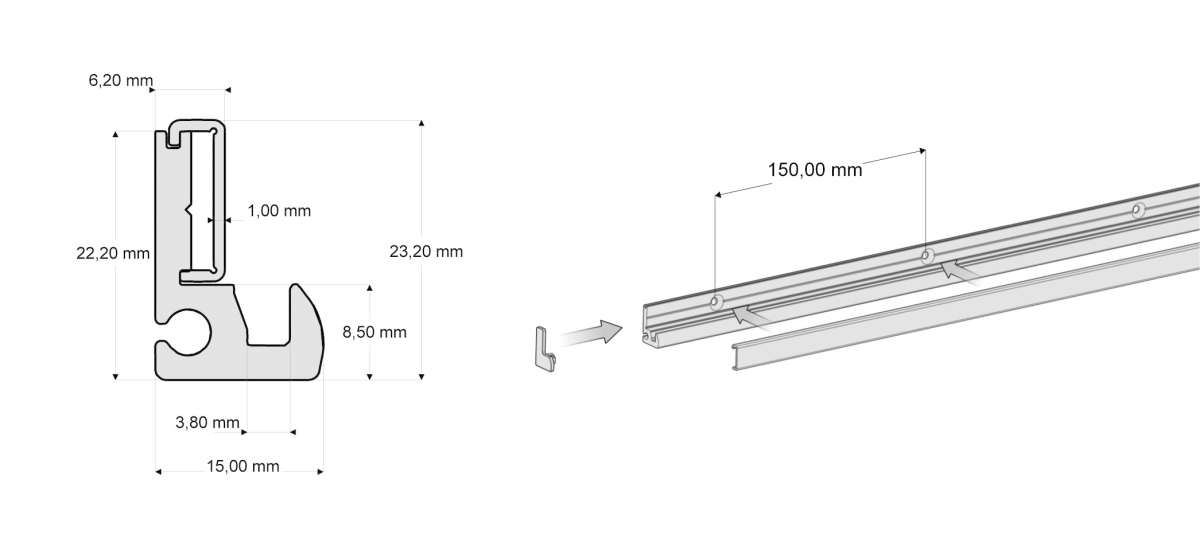

MER_PROFIEL_MERUOPBOUW_1
MONTAGE
Empfohlener Abstand zwischen den Profilen: 400 mm
  • Meru einbau

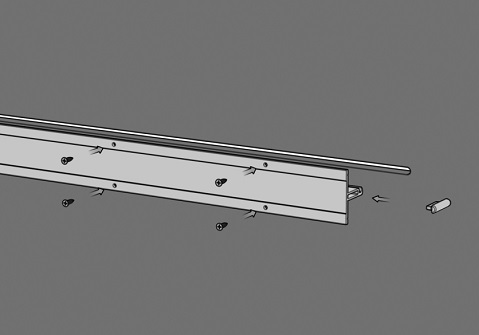

MER_MONTAGE_MERUINBOUW_1

MER_MONTAGE_MERUINBOUW_2


Fräsen Sie eine waagerechte Öffnung in das Paneel.
Bringen Sie an der linken und rechten Seite des Meru-Profils eine Abdeckung an.
Schieben Sie das Meru-Profil von hinten in diese Öffnung und schrauben Sie es fest.
  • Meru Aufbau
MER_MONTAGE_MERUOPBOUW_1

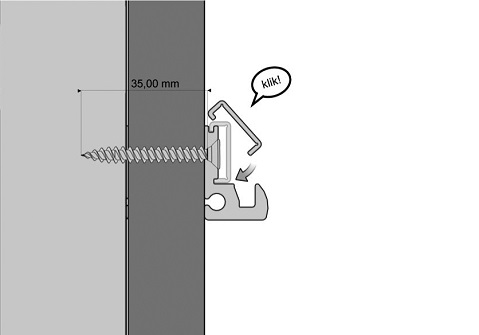

MER_MONTAGE_MERUOPBOUW_2

Das Profil ist in Abständen von 150 mm vorgebohrt.
Zur Montage auf MDF-Platten
Schrauben Sie das Meru-Profil auf die Platte. Verwenden Sie dazu mindestens 35 mm lange Schrauben. Klemmen Sie das Abdeckprofil auf das Profil.
Bringen Sie an der linken und rechten Seite eine Abdeckung an.
