HARZ ENCASTRABLE

Système à encastrer à réglage vertical

Le profilé vertical le plus populaire de Helbig, souvent utilisé pour les dressings.
Et ce, grâce à sa polyvalence, à sa robustesse et à son ingéniosité.
Le profilé s’encastre dans une paroi de rétention, ne laissant apparaître qu’une fine ligne.

CARACTÉRISTIQUES

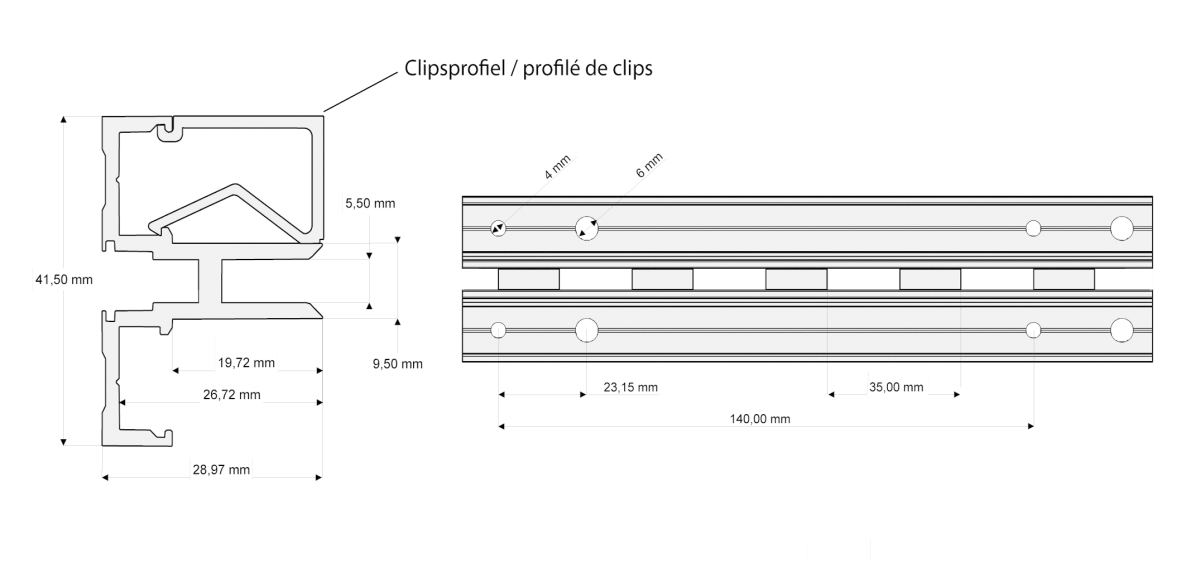

  • Montant mural fin avec ouverture visible de 5,5 mm.
  • Montage : à encastrer entre MDF  ou en applique avec profilé de clips (étui).
  • Pas (distance entre 2 perforations) de 35 mm.
  • La perforation permet de suspendre 2 supports d’une épaisseur de 2 mm l’un à côté de l’autre sur le même profilé.
  • Possibilité de suspendre des E-Shelfs : tablette avec éclairage intégré.
  • Pour panneaux MDF jusqu’à 19 mm.
  • Profilé en aluminium anodisé (naturel et noir).
  • Supports en inox brossé, laqués en noir.
MONTAGE

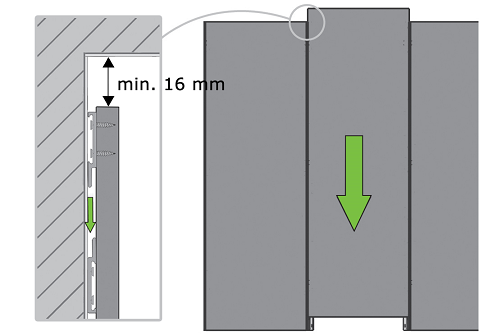

  • Montage avec crochets en Z
HARZ CUBE 35

4 crochets en Z par demi-mètre (2 sur le profilé / 2 sur le panneau).
Vissez tous les profilés Harz Cube au mur et fixez des panneaux entre ceux-ci à l’aide des crochets en Z

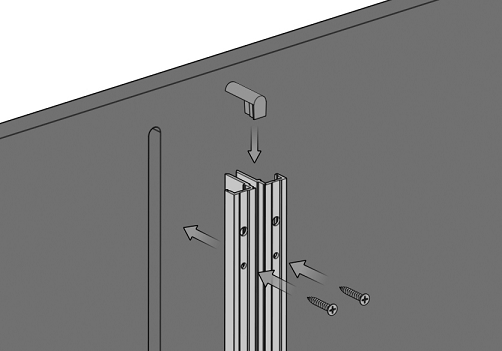

  • Montage dans une paroi de rétention
HARZ CUBE 35

Effectuez un fraisage de 6 mm dans le panneau de rétention.
Terminez le haut et le côté du profilé avec un embout de finition.
Vissez le profilé à l’arrière sur le panneau de rétention.
  • Montage avec profilés de clips
Vissez le profilé au mur.
Placez un embout de finition à gauche et à droite
