KOLYMA

Système à réglage vertical

Le système Kolyma de Helbig est un système extrêmement polyvalent doté d’un design très attractif.
Ce système est généralement utilisé en avant-corps, car il peut être installé contre un mur brut.

CARACTÉRISTIQUES
  • Choix d'un modèle en applique ou à encastrer.
  • Charges lourdes possibles.
  • Entraxe possible jusqu’à 1 250 mm.
  • S’utilise avec des panneaux ou plexi de 19 mm.
  • Les supports et profilés sont en acier laqué gris clair ou anthracite.
  • D’autres couleurs sont possibles sur demande. Certains supports sont en inox brossé.

Downloads

Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec id elit non mi porta gravida at eget metus.
MONTAGE

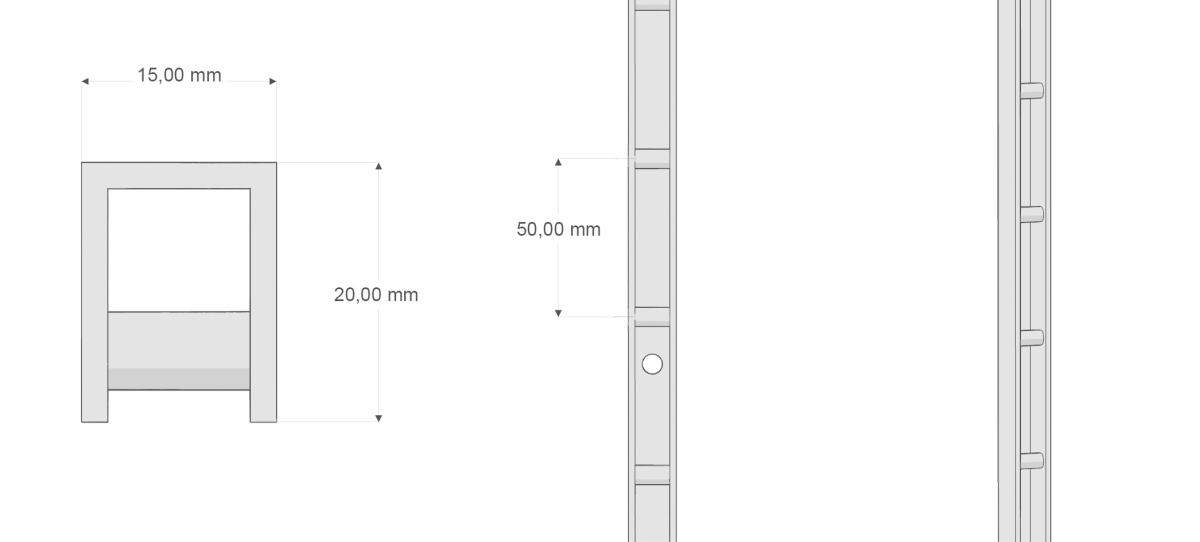

Le profilé présente des ouvertures.
Entraxe recommandé : 625 mm, 750 mm ou 1 000 mm
  • Kolyma à encastrer

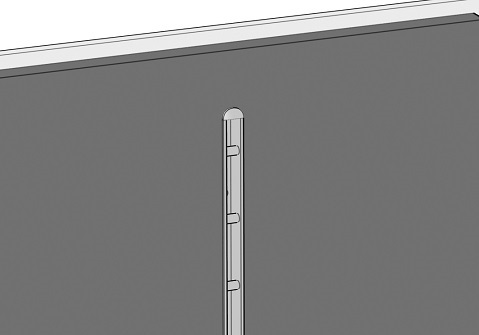

KOL_MONTAGE_KOLYMAINBOUW_1


Fraisez une rainure verticale dans le panneau MDF (19 mm !).
Placez le profilé Kolyma dans la rainure.
Des embouts sont disponible pour la finition du profile Kolyma en haut et en bas (arrondis à la fraise).
  • Kolyma en applique

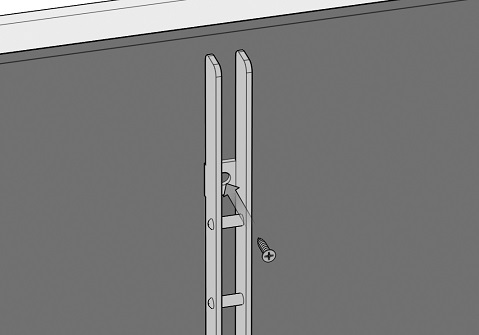

KOL_MONTAGE_KOLYMAOPBOUW_2


Vissez le profilé au mur.
  • Kolyma en avant-corps

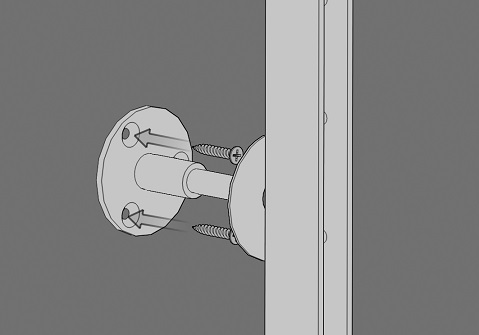

KOL_MONTAGE_KOLYMAVOORBOUW_1


Le profilé comprend 1 pied et 2 fixations murales.
Vissez les fixations murales au mur et le pied au sol. (Image de gauche)
Recouvrez le pied et les fixations murales à l’aide de la plaque de recouvrement fournie.
La longueur des fixations murales peut être modifiée afin de monter le profilé à niveau.
Distance par rapport au mur : 65 +/- 5 mm Distance par rapport au sol : 50 +/- 10 mm
