SHELA

Systèmes à point pour fixation au verre

Shela est un système à points développé par Helbig pour être utilisé sur des panneaux en verre verticaux.
Il peut être monté tant sur une face que sur les deux faces du verre.

CARACTÉRISTIQUES
  • Douille en applique frontale
  • Pour panneau en plexi ou en verre
  • Possibilité de monter 2 douilles dos-à-dos.
  • Charge jusqu’à 15 kg/douille
  • Le support est vissé dans la douille.
  • Douille et supports en inox brossé et laqués en noir.

Downloads

Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec id elit non mi porta gravida at eget metus.
MONTAGE

Entraxe recommandé entre les douilles :
400 mm verticalement, 600 mm horizontalement (entraxe)
Choix entre douille avec embout et vis
Montage sur panneaux en verre de 10 à max. 12 mm
Fraisez (ne pas forer !) une rainure avec un diamètre de 12 mm dans le panneau

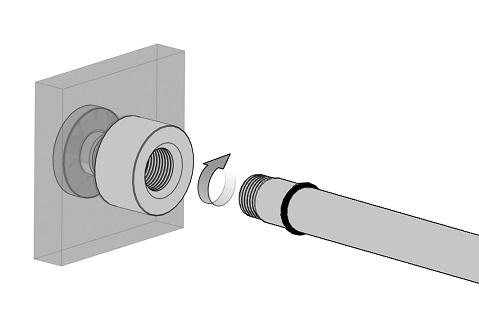

  • Vissez la douille dedans.
SHE_MONTAGE_SHELADUBBELVOORGLAS_2

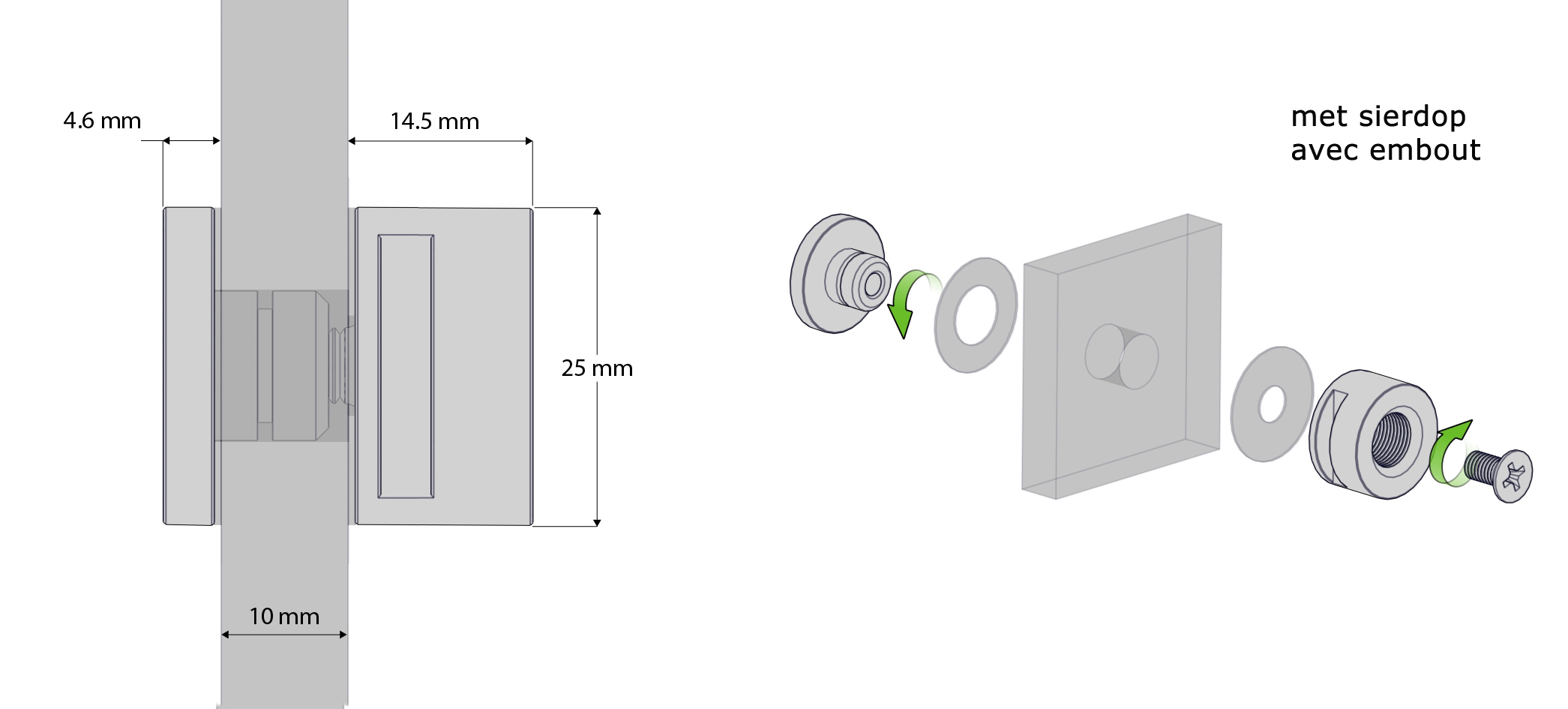

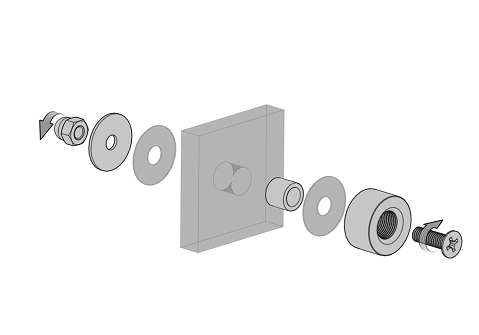

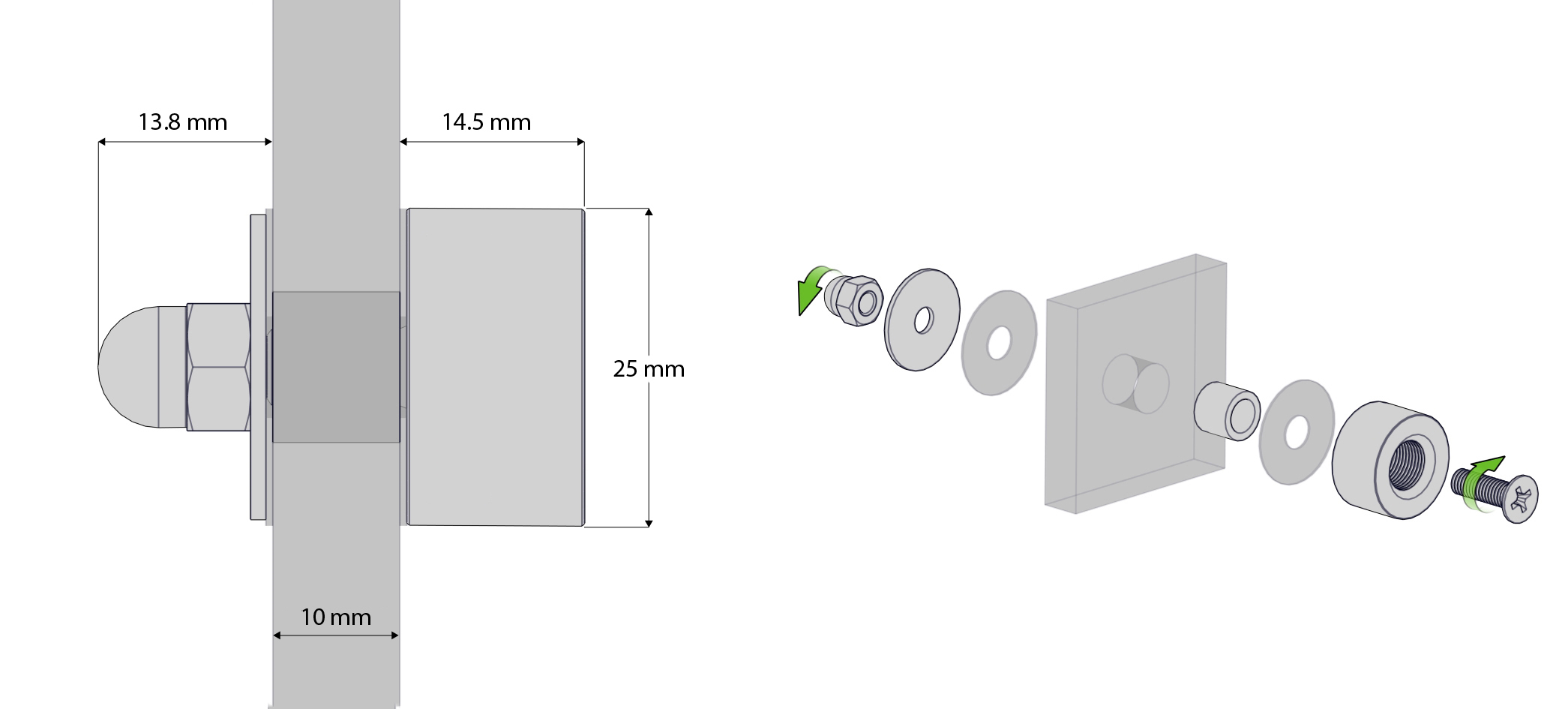

  • Shela simple avec vis
SHE_MONTAGE_SHELAENKELVOORGLAS_1

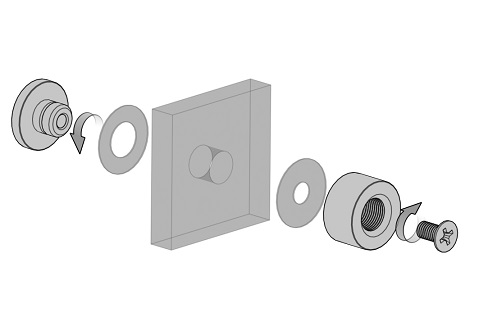

  • Shela simple avec vis
SHE_MONTAGE_SHELAENKELVOORGLAS_2

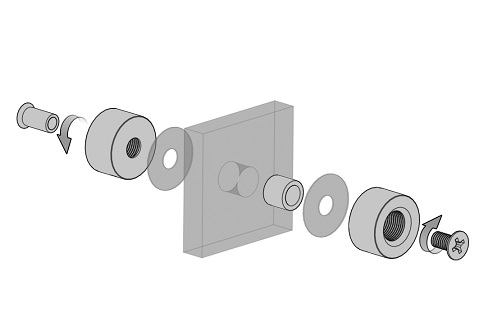

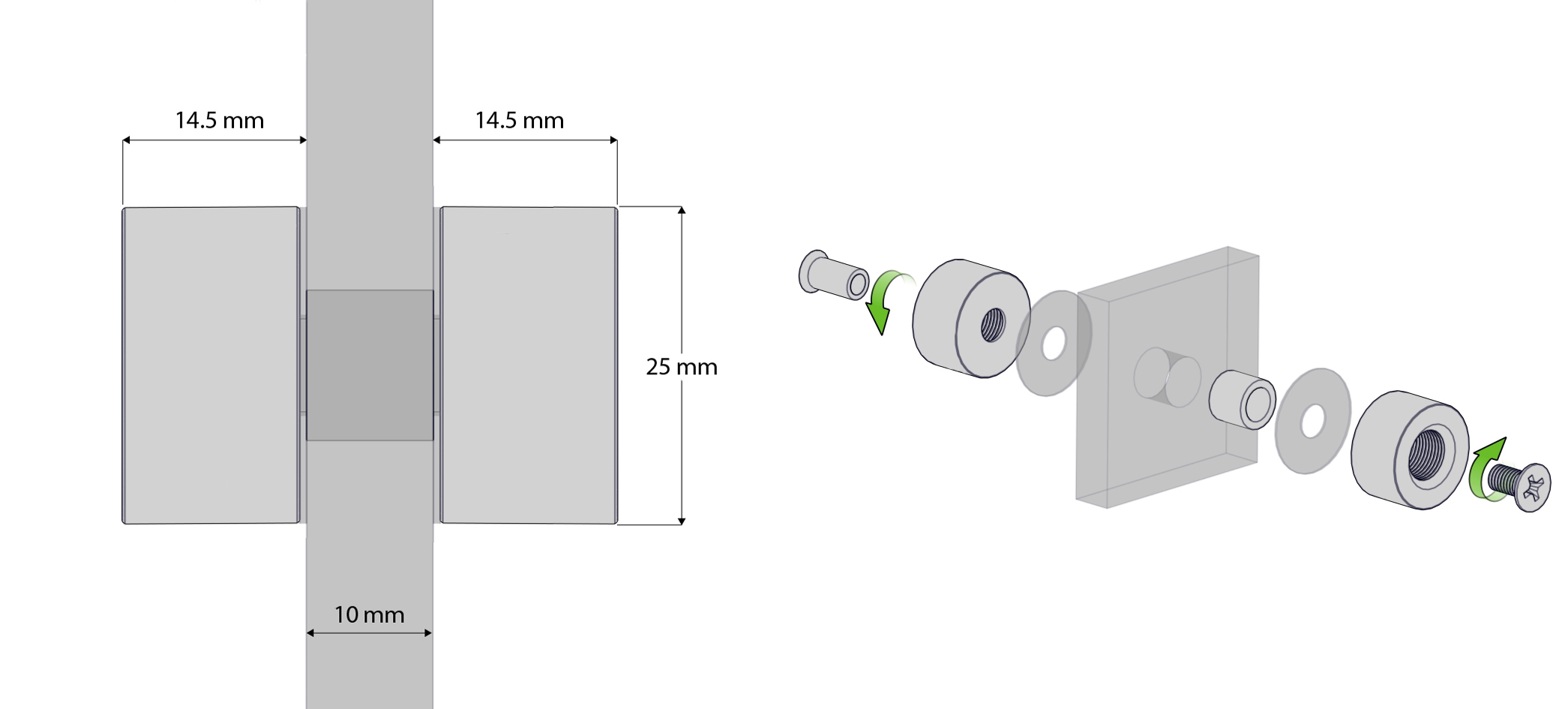

  • Shela double
SHE_MONTAGE_SHELADUBBELVOORGLAS_1
