DOLOMIET + E

Het Dolomiet-systeem met ingebouwde LED-verlichting

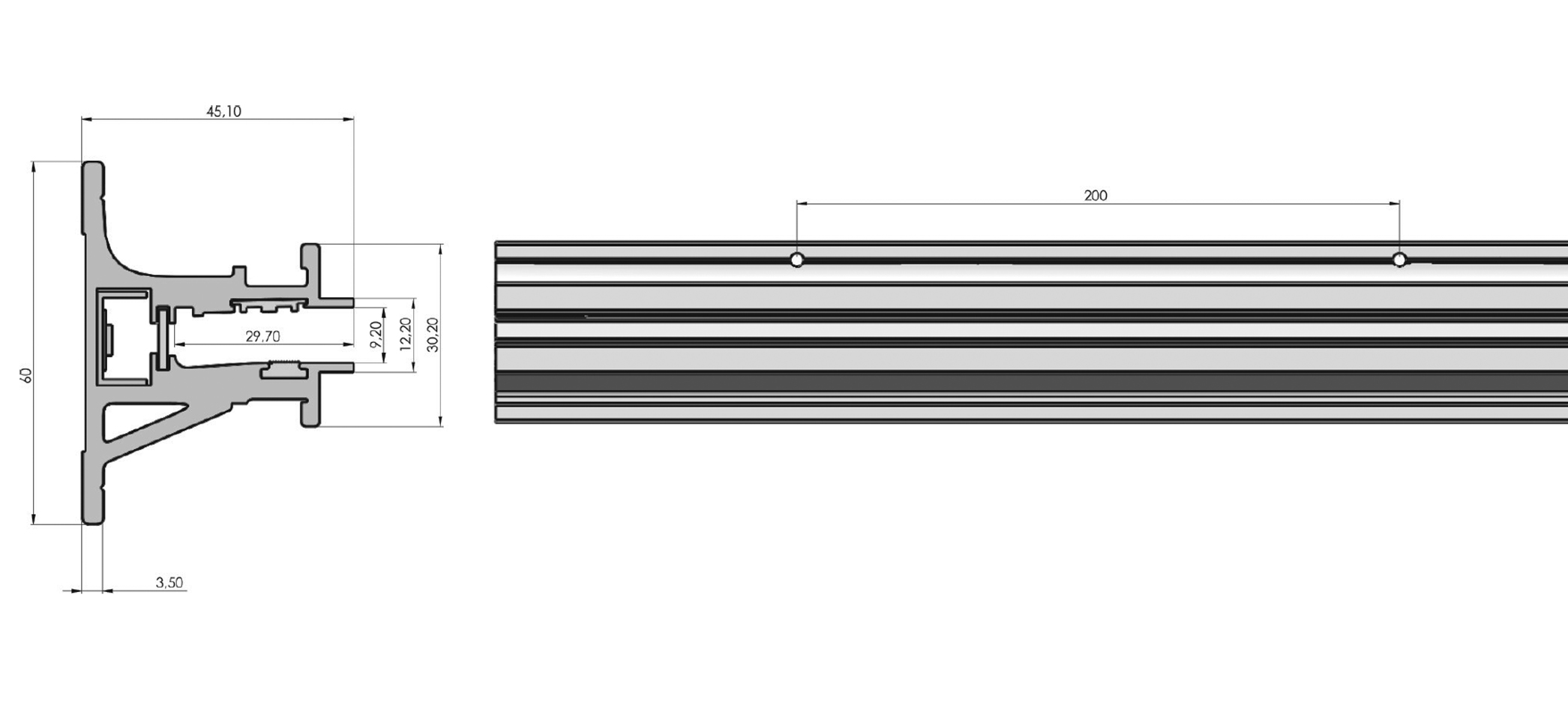

Het Dolomiet+E profiel is gelijkaardig aan het gekende Dolomiet-profiel.
Het profiel werd iets dieper gemaakt zodat er plaats is voor ingebouwde LED's.
De inhaakdelen en tabletten ontwikkeld voor het Dolomiet systeem zijn uiteraard ook bruikbaar op Dolomiet+E.


KENMERKEN

  • Tablet van 8 mm (glas, volkern en hout) kan rechtstreeks in het profiel geplaatst worden.
  • Voor panelen van 19 mm.
  • Profiel in aluminium brut, geanodiseerd en zwart.
  • Dragers in RVS geborsteld en zwart gelakt.

MONTAGE

Voor Mdf panelen tot 19 mm.
Aangewezen afstand tussen de profielen: 400 mm.

  • Dolomiet inbouw

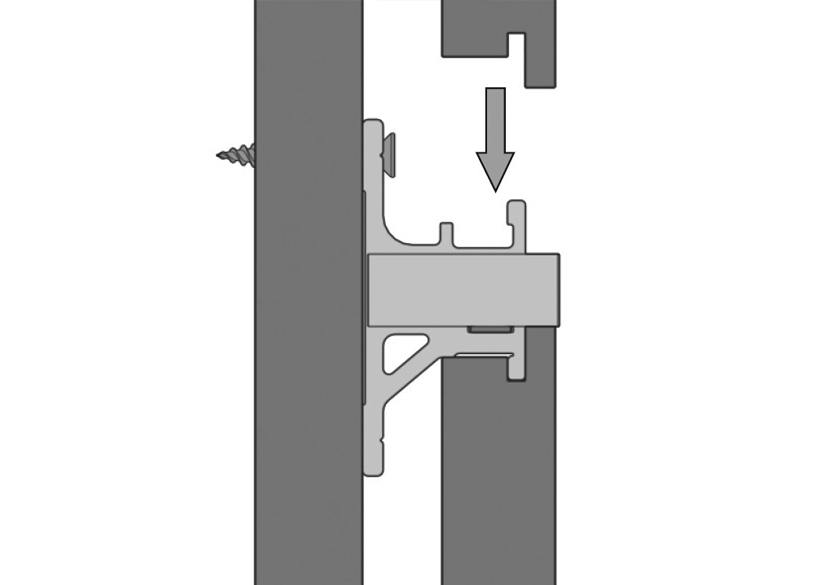

DOLE_MONTAGE_1

Trapsgewijze opbouw van onder naar boven: frees het paneel zoals aangegeven op de tekening.
Plaats het dolomiet fine profiel in de opening van het paneel en schroef vast.

  • Dolomiet infrees

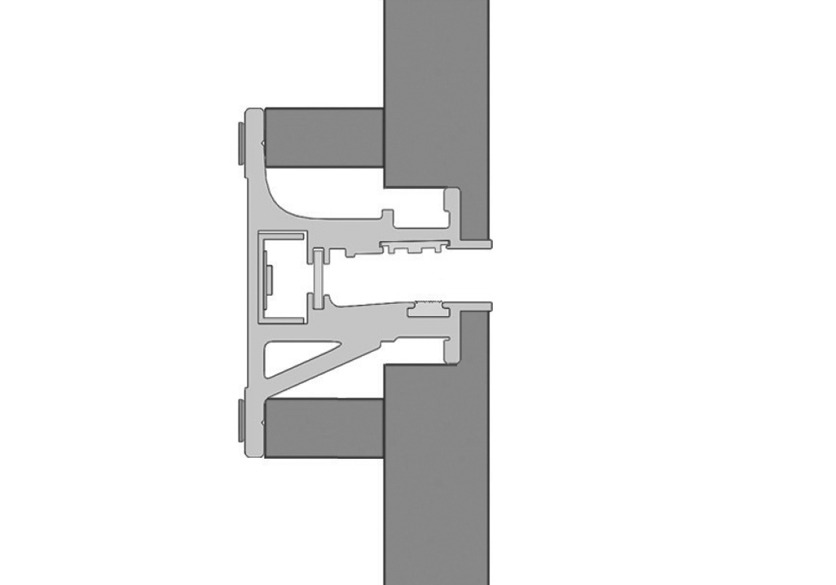

DOLE_MONTAGE_2

Frees een horizontale opening in het paneel.
Schuif het dolomiet fine profiel langs achteren in deze opening en schroef vast.

Downloads

Klik op het icoontje om de catalogus of de technische tekening  te downloaden.
