HARZ OPBOUW

Opbouwsysteem met verticale verstelbaarheid

Deze variant van het Harz systeem van Helbig is ideaal indien er niet met een voorzetwand kan gewerkt worden.
Het profiel kan onmiddelijk op de vaste wand geschroefd worden en is verstelbaar naargelang de wensen van de klant.

KENMERKEN
  • Opbouwprofiel.
  • Dubbele perforatie laat toe om 2 dragers met een dikte van 2 mm naast elkaar in te haken.
  • Montage op MDF panelen.
  • Profiel in aluminium geanodiseerd, dragers in RVS geborsteld of in aluminium.

MONTAGE

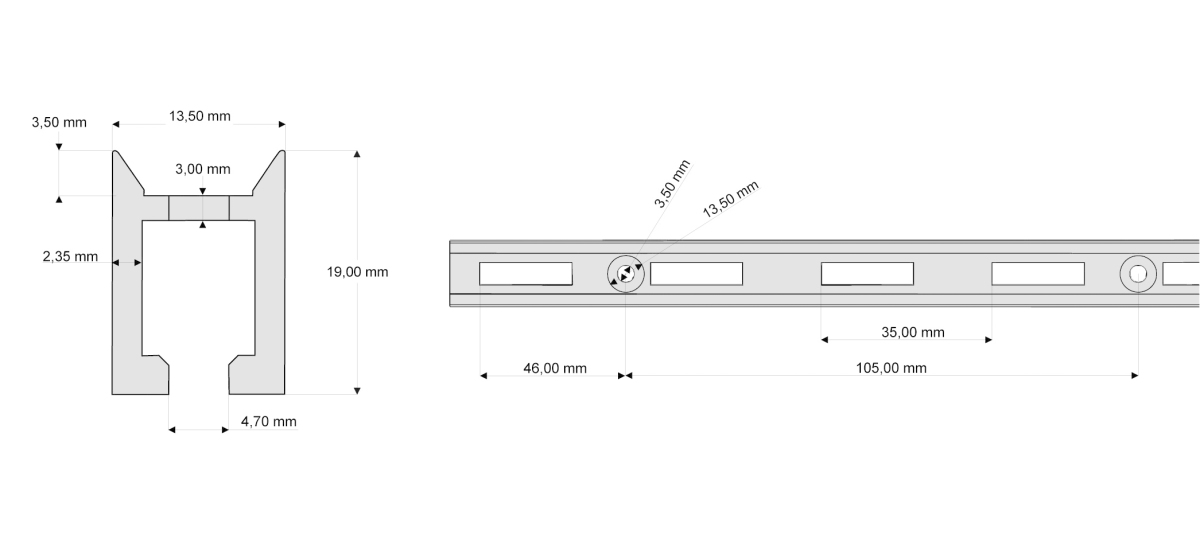

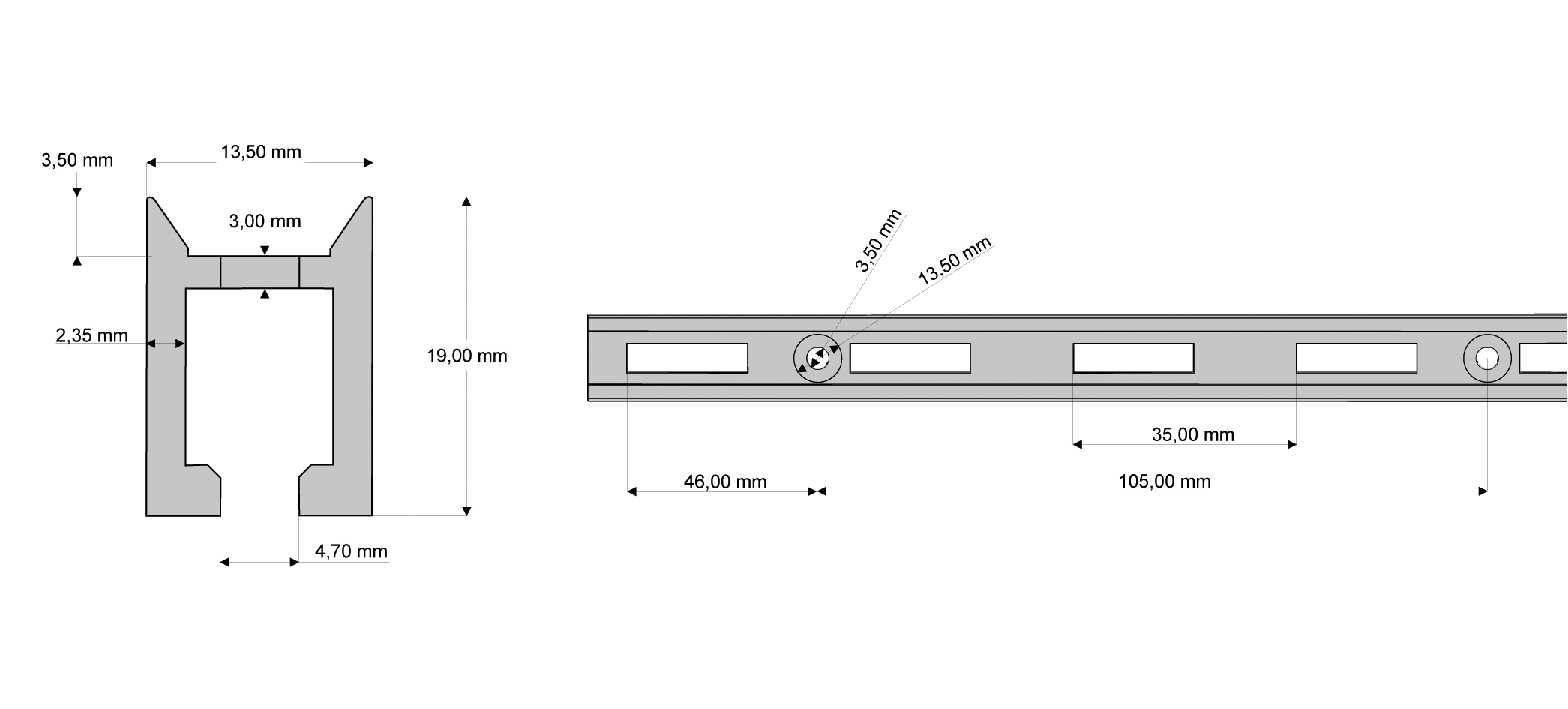

Profiel is voorgeboord om de 150 mm.
Zorg ervoor dat de opening zich onderaan in de ruimte tussen 2 perforaties bevindt.
Aanbevolen asafstand: 600 mm.

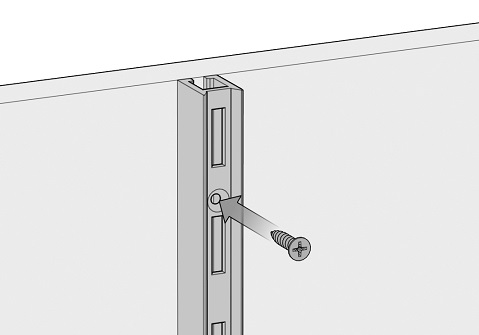

Opbouw

Schroef het Harz opbouw profiel op het MDF paneel.

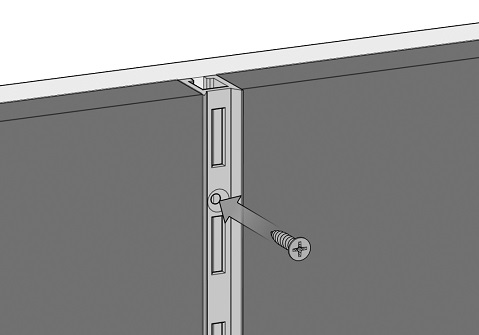

Tussenbouw

Schroef het Harz opbouw profiel op het paneel en plaats panelen tussen de verschillende profielen.




Downloads

Klik op het icoontje om de catalogus of de technische tekening  te downloaden.
