ELGON

Système à points magnétique

Elgon est le tout nouveau système par points lancé par Helbig.
Avec ses pucs magnétiques, il combine aisément praticité et design.

CARACTÉRISTIQUES

  • Montage à l’unité (= 1 puc) ou en longueur avec 10 perforations (= 10 pucs alignés).
  • Puc sobre et économique avec un diamètre de 25 mm.
  • Équipé d’un anneau de finition en inox brossé, également disponible en version laquée.
  • Conçu pour panneaux MDF de 18 mm.
  • Puc en acier galvanisé, supports en inox brossé ou thermolaqués dans la couleur RAL de votre choix

Downloads

Cum sociis natoque penatibus et magnis dis parturient montes, nascetur ridiculus mus. Donec id elit non mi porta gravida at eget metus.

ELG_PUC_ELGON_1_

ELG_PUC_ELGON_2_

MONTAGE

Distance recommandée entre les pucs : 600 mm horizontalement, 200 mm verticalement.
Pour montage dans des panneaux MDF de 18 mm.

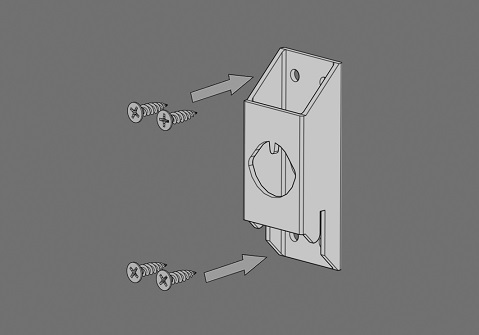

Elgon Puc

ELG_MONTAGE_ELGON_11

Fraisez une ouverture de 25 mm dans le panneau (ne pas percer !).
Placez le puc Elgon à l’arrière dans l’ouverture et vissez-le.

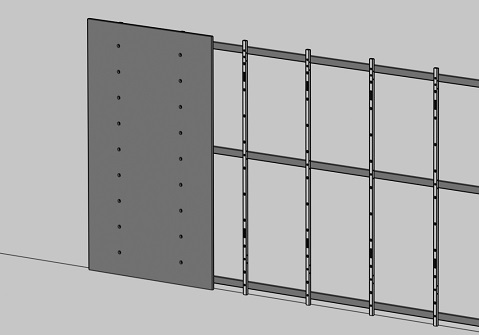

Elgon Profil

ELG_MONTAGE_ELGON_21

Fraisez les ouvertures de 25 mm dans le panneau (ne pas percer !).
Placez le profilé Elgon à l’arrière du panneau, aligné avec les trous,
et vissez-le.
L'espacement vertical dans le profilé est de 200 mm.
