ELGON

Magnetisch puntsysteem

Elgon is het allernieuwste puntsysteem dat Helbig op de markt bracht.
Met zijn magnetische pucs wordt gemak en design probleemloos gecombineerd.

KENMERKEN
  • Montage per stuk (= 1 puc) of op een lengte met 10 perforaties (= 10 pucs boven elkaar).
  • Strakke budgetvriendelijke puc met diameter 25 mm.
  • Voorzien van een afdekring in RVS geschuurd.
  • Voor MDF panelen van 18 mm.
  • Puc in staal gegalvaniseerd, dragers in RVS geborsteld.

Downloads

Klik op het icoontje om de catalogus of de technische tekening  te downloaden.

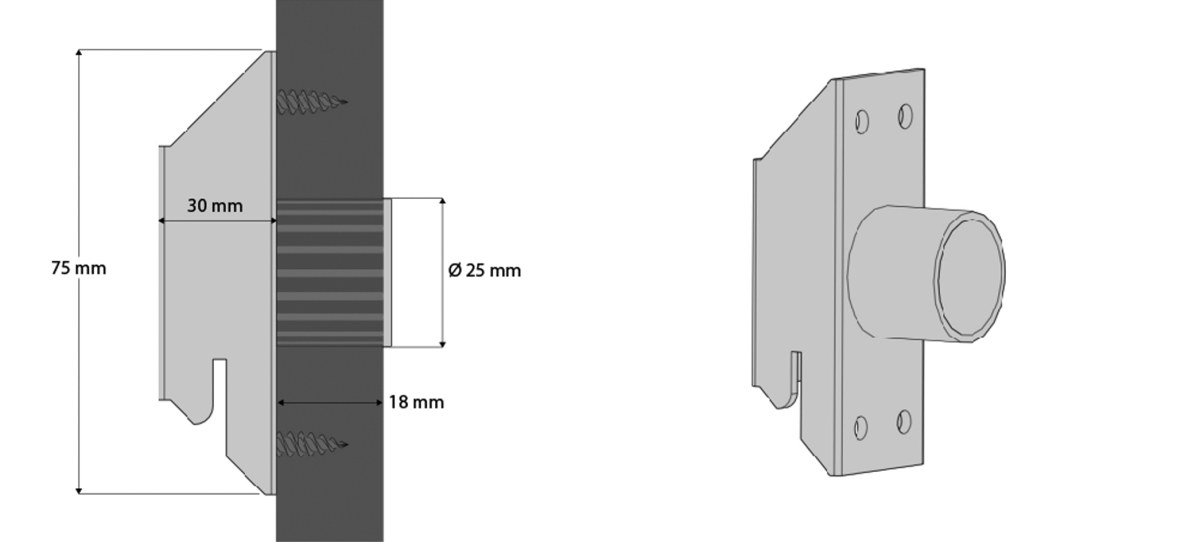

ELG_PUC_ELGON_1_

ELG_PUC_ELGON_2_



MONTAGE

Aanbevolen afstand tussen pucs: 600 mm hor. 200 mm vert.
Voor montage in MDF panelen van 18 mm.

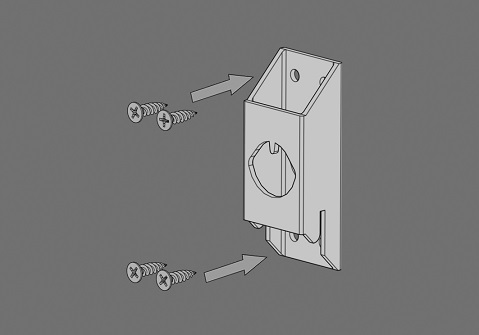

  • Elgon Puc

ELG_MONTAGE_ELGON_11

Frees een opening van 25 mm in het paneel (niet boren!). Plaats de Elgon puc langs achteren in de opening en schroef vast.

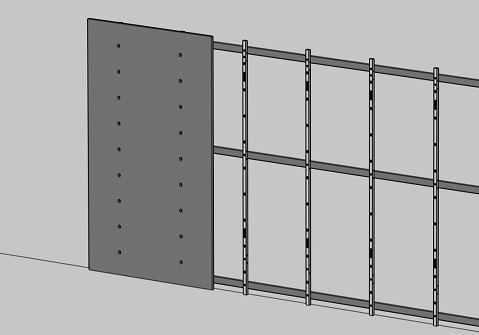

  • Elgon Profiel

ELG_MONTAGE_ELGON_21

Frees de openingen van 25 mm in het paneel (niet boren!).
Plaats het elgon profiel langs achteren tegen het paneel ter hoogte van de gaten
en schroef vast.
Verticale stap in het profiel is 200 mm
